Инструкция по монтажу Интерпрофиль
| Купить металлочерепицу Интерпрофиль |
Общие рекомендации
Минимальный угол наклона ската не менее 12 град. Если ранее на крыше было какое-либо покрытие, его следует демонтировать. Для предотвращения накопления конденсата и проникновения его в верхний теплоизоляционный слой используется гидроизоляция. Для защиты теплоизоляционного слоя от паров, накапливающихся внутри помещения, используется пароизоляция. Во избежание проникновения в подкровельное пространство излишней влаги и снега, рекомендуется использовать прокладки-уплотнители, не препятствующие нормальной циркуляции воздуха. Устанавливаются уплотнители под конек и ендову.
Последовательность монтажа
Изделия монтируются в после- довательности от нижележащих элементов к вышележащим. В случае использования комплектов металлочерепицы и водосточной системы последовательность монтажа следующая:
- крюки для крепления желобов
- гидроизоляция
- обрешетка
- карнизный профиль (1)
- ендова (внутренний стык) (2)
- профильные листы (3)
- ендова внешняя (2)
- ветровые профили (4)
- коньки и заглушки к ним (5, 6)
- уголковый профиль (7)
- желоба и трубы (8)

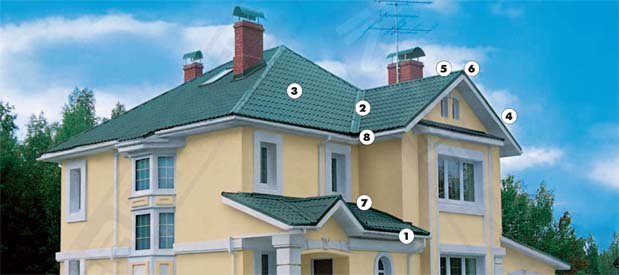

Крюки для крепления желоба рекомендуется установить до начала монтажа металлочерепицы. Крепить крюки, оцинкованными шурупами. Данный рисунок поможет Вам сформировать общее впечатление о монтаже кровли.
МОНТАЖ МЕТАЛЛОЧЕРЕПИЦЫ

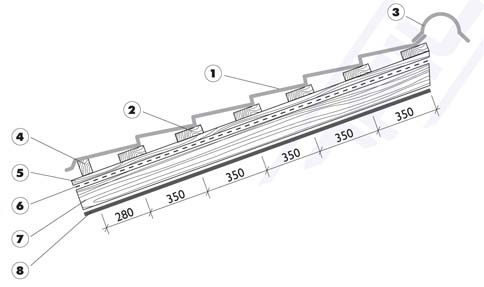

1. Для холодной кровли
Монтаж с расстоянием между осями рейки основания и второй рейки 280 мм, а между осями остальных реек – 350 мм.
- Металлочерепица
- Пошаговая обрешетка
- Конек
- Рейка основная
- Контр-обрешетка
- Гидроизоляция
- Стропила
- Подшивка потолка
Рекомендуемые размеры: обрешетка 30х100 мм; 25х100 мм; контробрешетка 50х25 мм; 50х30 мм.

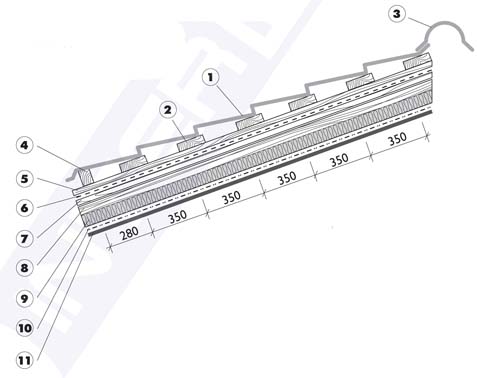

2. Для теплой кровли
- Металлочерепица
- Пошаговая обрешетка
- Конек
- Рейка основная
- Контр-обрешетка
- Гидроизоляция
- Контр-обрешетка
- Стропила
- Утеплитель
- Пароизоляция
- Подшивка потолка

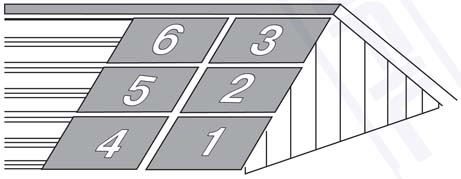

3. Укладка металлочерепицы
Укладку металлочерепицы следует начинать от карниза до конька с правой стороны крыши.

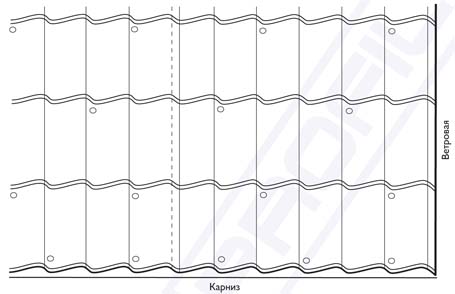

4. Пример расположения шурупов
5. Крепление
6. Боковые перехлесты
Плотность боковых перехлестов достигается креплением шурупов под углом к листам металлочерепицы в соответствии с рисунком.
7. Резка материала
Резать металл лучше вырубными электроножницами, на твердой и ровной поверхности. Допускается резка ручными ножницами, или циркулярной пилой с мелкими победитовыми зубьями. Ни в коем случае нельзя резать металлочерепицу болгаркой: При этом происходит прожигание ее искрами, нагрев и отслоение покрытия.

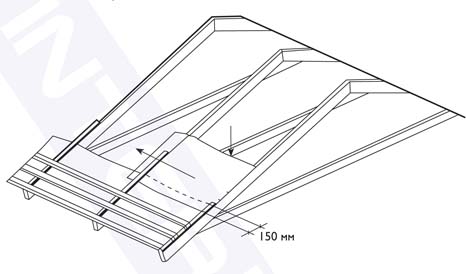

8. Укладка гидроизоляции
Гидроизоляция раскатывается горизонтально и параллельно карнизу. Следующий слой укладывается с нахлестом не менее 150 мм. Провисание между стропилами должно быть не менее 15 мм равномерно по всей ширине гидроизоляции.
- Гарантия: 10 лет
- Срок службы: 15-20 лет
Цена: 249 руб/м2
Доступные цвета
Шоколад
Оксидно-красный
Голубой
Темно-зеленый
- Гарантия: 10 лет
- Срок службы: 15-20 лет
Цена: от 272 руб/м2
Доступные цвета
Шоколад
Оксидно-красный
Зеленый
Терракота
Серый
- Гарантия: 15 лет
- Срок службы: 25-30 лет
Цена: 334 руб/м2
Доступные цвета
Шоколад
Оксидно-красный
Серый
- Гарантия: 25 лет
- Срок службы: 40-50 лет
Цена: 334 руб/м2
Доступные цвета
Шоколад
Оксидно-красный
Темно-зеленый
Серый
- Долговечность. Срок службы более пятидесяти лет.
- Небольшой вес. Листы весят от 3,6 до 5,5 кг/м2. Облегчается общая конструкция стропил.
- Устойчивость к механическим повреждениям, деформации. Такое свойство материала приобретается за счет защитного полимерного покрытия. Благодаря цинковому покрытию крыша надежно защищена.
- Экологически чистый материал. Обладает стойкостью к ультрафиолетовому излучению, температурным перепадам.
Структура листа металлочерепицы ИНТЕРПРОФИЛЬ
- Листовая ткань толщиной 0,5 мм;
- Цинк-алюминиевый защитный слой;
- Антикоррозийное покрытие;
- Грунтовочный слой;
- Полимерное покрытие;
- Краска, защищающая тыльную сторону листа.
