HUNTER - Внутренний водосток

Воронки внутренних водосточных систем Hunter из ПВХ состоят из трех деталей : корпуса, прижимного фланца и решетки. Воронки HUNTER - оптимальное решение, если требуется обеспечить отвод воды с плоских кровель коммерческих, жилых и промышленных зданий: они просты в установке и совместимы с большинством типов кровельных материалов, включая асфальто-бетон, рулонные битумные покрытия и кровельные мембраны из ПВХ.

У воронок внутренних водосточных систем имеется прочный прижимной фланец и решетка с отверстиями для быстрого и надежного соединения. Конструкция решетки позволяет эффективно фильтровать воду и при необходимости легко снимать решетку для чистки и ухода.

Компания HUNTER предлагает широкий выбор воронок под любые типы труб внутренних водосточных систем: обычные и с раструбом; имеются воронки с плоской решеткой. Все они - долговечные, легкие и обеспечивают эффективный отток воды с любых плоских кровель. К примеру, при средней интенсивности осадков 75 мм/час и диаметре трубы 82 мм одна воронка собирает воду с кровли площадью до 310 кв.м (скорость потока 6,45 литров в секунду), а при диаметре трубы 160 мм - с площади до 515 кв.м (10,72 л/c).

Стандартные элементы СИСТЕМЫ ВНУТРЕННЕГО ВОДОСТОКА

Тип воронки
Ед.изм
Код
Размеры, мм
Цвет
Воронка для внутреннего водостокашт.RV63782серый
Воронка для внутреннего водостокашт.RV369110серый
Воронка для внутреннего водостокашт.RV482160серый

Максимальная площадь кровли, для обеспечения водосбора одной воронкой, м2

Тип воронки
Диаметр отверстия воронки
82 мм
110 мм
160 мм
35 мм310380515
32 мм210330440
25 мм145230310
19 мм115150200
13 мм808595

Примечание: эти значения вычислены при интенсивности осадков 75мм/час и отсутствии примыкающих вертикальных стен, возвышающихся над уровнем крыши. Для воронок с плоской решеткой (RV195 и RV196) следует считать площадь на 20% меньше указанной в таблице.

Технические характеристики воронок внутреннего водостока

Тип воронки
Диаметр
Код
Цвет
A
B
C
D
Под водосточную трубу с раструбом
82RV637Серый280157214130
82RV637Серый280157214130
82RV637Серый280157214130
Под обычную водосточную трубу
110RV372Серый280147220110
Под водосточную трубу с раструбом
82RV491Серый1901253840
Под обычную трубу (воронка с плоской решеткой)
82RV195Серый355160--
110RV196Серый355140--

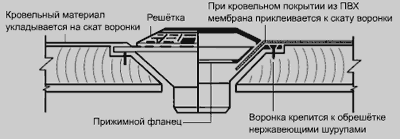

Монтаж воронки при разных типах кровельных покрытий

Испытание внутренних водосточных систем следует производить наполнением их водой до уровня наивысшей водосточной воронки. Продолжительность испытания должна стставлять не менее 10 мин. Водосточные системы считаются выдержавшими испытание, если при осмотре не обнаружено течи, а уровень воды в стояках не понизился.
